HBM把多颗DRAM芯片像盖楼一样叠起来，中间靠TSV硅通孔和微凸点把电信号上下打通。堆叠层数从八层往十二层走，楼越盖越高，每一层的清洗窗口却越压越窄。一颗芯片表面没洗干净，整叠的信号完整性都跟着遭殃，这正是5N高纯氧气在HBM封装里的用武之地。

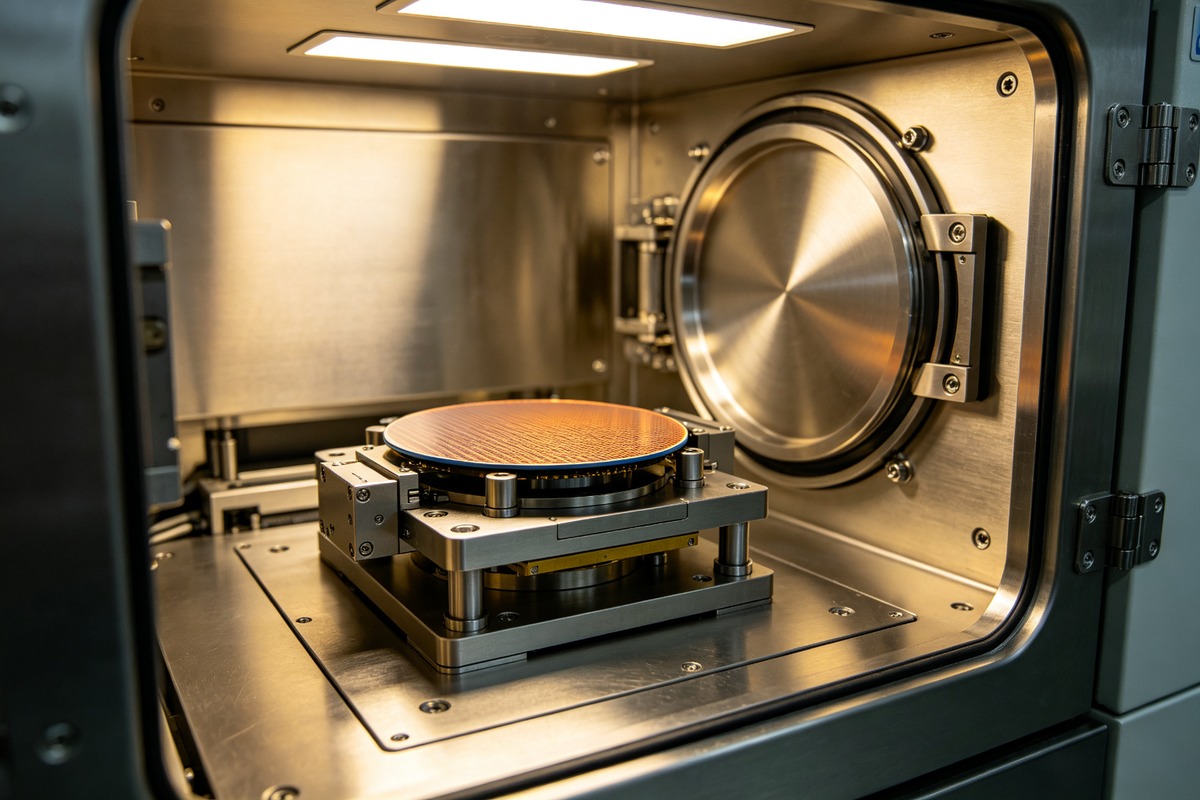

TSV刻蚀完成之后，硅通孔侧壁和底部会残留刻蚀副产物和光阻灰渣。这些微孔的直径只有几微米，深宽比做到十比一以上，湿法清洗的药液很难进到孔底，氧等离子体干法清洗反而能钻进这些深孔，靠活性氧把侧壁聚合物打成挥发性小分子排走。清洗效果直接决定后续铜填充和阻挡层沉积的质量，孔底残留一点碳污染，TSV的电阻和漏电流就偏离设计值。
等离子清洗用的氧气要求5N。等离子体工况对气体纯度极其敏感，氧中混入的微量水分会在放电过程中分解出羟基自由基，刻蚀速率和侧壁聚合物去除路径都会改变。碳氢杂质更麻烦，分解出的碳颗粒会重新沉积到通孔内壁，形成肉眼看不见的碳污染层。这些杂质在整瓶氧里占比不到一个ppm，对HBM这种微结构来说，后果是键合界面结合力下降和信号路径上的寄生参数漂移。
微凸点表面活化是另一道关键工序。每层芯片堆叠之前，铜微凸点和焊球表面都要经过短时间氧等离子处理，把表面氧化铜和有机残留去掉，同时在焊盘表面生成一层薄而均匀的氧化层，帮助后续焊料润湿和冶金结合。活化不足，焊料爬球不好，键合界面出现虚焊；活化过度，焊盘表面氧化层过厚，焊接温度升高，相邻微凸点桥连的风险上来。氧气纯度在这里决定活化过程的重复性，同一批次不同位置的焊盘活化程度要保持一致。
底层填充Underfill灌注之前，等离子清洗还要再做一次。树脂填充料要渗进芯片和基板之间几十微米的缝隙里，如果缝隙表面残留有机沾污，树脂浸润不良，固化后出现分层和空洞。氧等离子处理把缝隙表面的表面能提上来，Underfill才能彻底填满。这一步的氧气纯度同样要求5N，因为Underfill对界面杂质的容忍度比焊料更低，一点点污染就可能在温度循环测试里被放大成分层。
HBM封装的失效模式里，键合失效和信号完整性下降往往追着清洗工艺走。堆叠完成后要做超声波扫描和X-ray检测，看微凸点之间有没有虚焊和空洞，检测数据回溯到清洗工序时，氧等离子的功率曲线和氧气流量记录都要和扫描结果一一对应。哪家供应商的氧气某一批次水分偏高，整叠芯片的Underfill分层率就会上一个台阶，这种相关性在量产数据里藏不住。采购方把每批次气体检测报告和良率报表放在一起做趋势分析，比单看某一天的良率数字更能提前发现问题。
采购方在选型时要把氧纯度、水分露点和碳氢含量逐项写进技术协议，不能用半导体前道的通用规格直接套。堆叠层数越往上走，对清洗用氧的要求越苛刻，这也是为什么高端封装线普遍在腔体末端再加一级纯化器，把到工艺点的杂质压到比钢瓶出厂值更低的水平。
