IGBT芯片制造里，沟槽刻蚀刚停掉的那几十秒，腔体里残留的刻蚀副产物最容易出问题。刻蚀机停下来，真空泵还在转，腔壁和晶圆表面附着的氟聚合物和硅氧基副产物如果没被吹扫干净，下一片晶圆进来就会沾到这些残留物，刻蚀形貌跟着走样。这时候往腔体里通的那股保护气，就是5N高纯氮气。
IGBT的沟槽结构决定了刻蚀工艺的精度要求。元胞区的沟槽深度要控制在一到两微米，沟槽侧壁和底部的光滑度直接影响栅极氧化层的可靠性。刻蚀结束后，先用高纯氮气吹扫腔体，把残留的刻蚀气体和副产物带走，再让晶圆走出真空腔。氮气在这里不参与化学反应，纯粹靠流量和压力把腔体里的杂质气体置换出去。5N氮气里混进的微量氧气和水分会在腔体冷却过程中重新吸附到晶圆表面，后续钝化层沉积时就长出针孔。
钝化层沉积是IGBT芯片制造的另一道关口。芯片正面的SiN和SiO2钝化层要覆盖整个元胞区，保护栅极和发射极金属不被环境侵蚀。钝化层通常用PECVD或LPCVD沉积，沉积腔体里残余的氧气和水分会让膜层疏松，针孔密度上升。氮气在沉积前后持续吹扫腔体和管路，把氧分压压到极低水平。膜层一旦出现针孔，外界水汽顺着针孔渗到栅氧层，IGBT的阈值电压就会随时间漂移，器件用不了几年就失效。
背面减薄和金属化段同样需要氮气保护。IGBT晶圆背面要磨到一百微米上下，磨片过程中产生的硅屑和磨削液残留要清洗干净。背面金属化之后，晶圆在转移和暂存过程中暴露在空气里，表面容易氧化。正规做法是在转移腔和暂存盒里持续充氮，把氧含量压到ppm级。5N氮气里的O2和H2O含量要逐批检测，氧气偏高，背面金属接触电阻上升；水分偏高，钝化层和金属层界面出现分层。

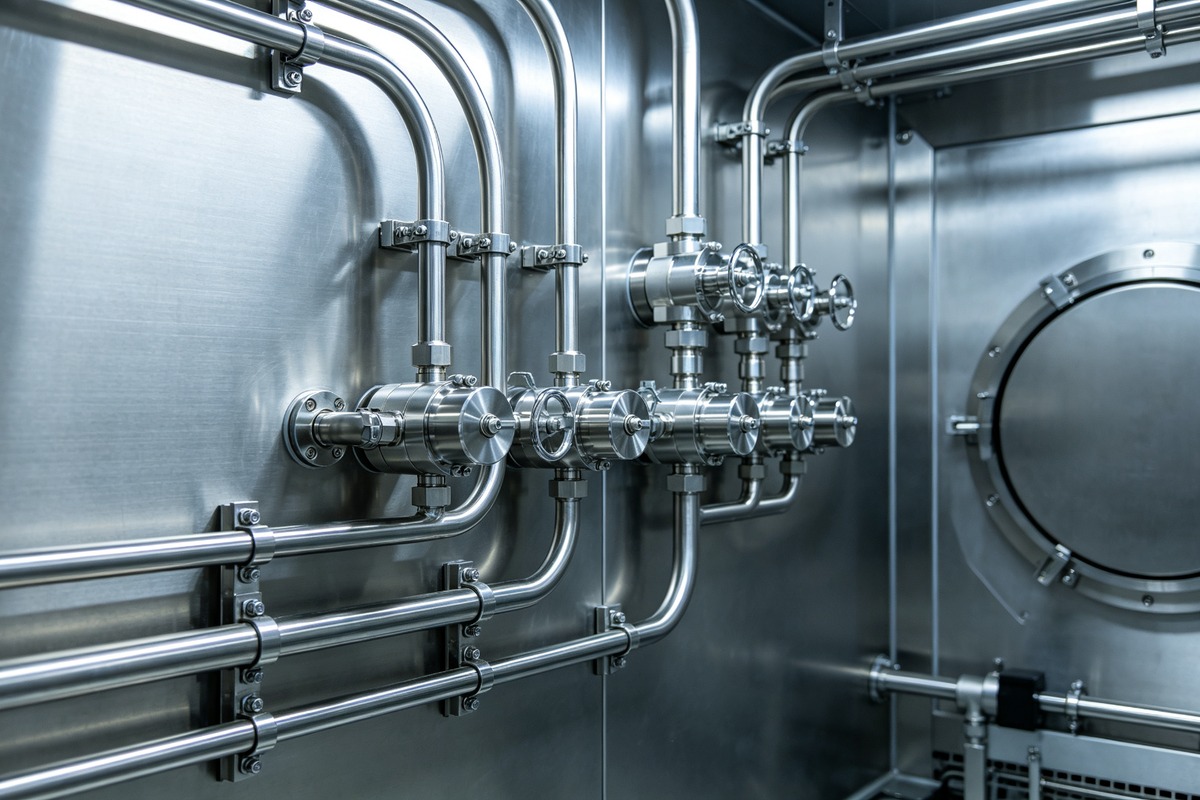

从工艺管控角度，氮气纯度出问题往往是缓慢漂移而不是突然跳变。钢瓶气每批次之间的杂质水平会有波动，连续几批钝化层针孔密度数据异常时，先查最近几瓶氮气的COA报告，再回头谈工艺参数调整。高纯氮气的减压阀和管路要专用，不能和普通压缩空气或氮气钢瓶混用，普通气源带进来的油污和水分会污染整个管路系统，末端纯化器再拦一遍也只是补救。
车规IGBT对长期可靠性有一套严苛的验证流程。高温反偏测试和温度循环测试要持续上千小时，钝化层任何一个针孔在这种测试里都会暴露。钝化层沉积前后的氮气露点要在线记录并归档，测试失效的芯片做失效分析时，气路历史数据是重要依据。很多失效分析最后发现根子在某次换瓶后吹扫不充分，而不是工艺参数本身。把气体纯度数据纳入芯片全生命周期的质量档案，车规客户审核时才拿得出完整证据链。
IGBT芯片往车规方向走，对钝化层致密性和长期可靠性的要求一年比一年高。刻蚀吹扫、钝化沉积、背面保护这三道工序的氮气纯度，看起来是三个独立的工艺点，实际上都在守护同一条边界，那就是氧和水不能进腔体。把氮气从公用工程提升为受控工艺参数来管理，芯片的长期失效率才能真正降下来。
