IGBT模块封装里，焊接是决定模块寿命的关键工序。芯片焊到DBC基板上，DBC再焊到铜底板上，两层焊点都不能有空洞。回流焊温度曲线峰值在250到350摄氏度之间，焊料在这个温度区间熔融铺展。空气环境下焊料表面氧化，氧化膜阻碍润湿，空洞率往上窜。
充氮保护是IGBT焊接的标准做法。氮气把炉腔内氧气含量压到很低，焊料在惰性气氛中熔融，表面不生成氧化膜，润湿充分，空洞率可控。5N高纯氮意味着氮含量99.999%，杂质以氧、水和残留碳氢为主。
氧气和水分是两个关键杂质。氮气中氧含量偏高时，高温下焊料表面仍有氧化生成，润湿角变大，焊点内部裹入气体形成空洞。水分超标影响更隐蔽，焊剂活性受抑制，助焊剂残留分解不充分，空洞率在后续温度循环试验中逐渐暴露。IGBT模块要承受功率循环几千次，焊点空洞在热应力下逐步扩展，最后导致热阻增大、芯片过热失效。
焊接温度曲线要跟氮气纯度配合看。峰值温度和保温时间决定焊料熔融状态，氮气纯度决定氧化程度。纯度够了，工艺窗口宽，温度曲线适当波动不会出大问题。纯度不够，窗口变窄，操作员稍微调偏参数就出空洞。产线管理上不能把焊接质量只归因于温度曲线，气路纯度监控同等重要。
IGBT模块封装不只有焊接一步。芯片贴装后还有引线键合、塑封、测试等工序，整个封装环境的氮气用量不小。除了焊接炉，模块内部的封装气氛也需要充氮保护。塑封前如果腔体里残留空气，塑封料固化过程中吸潮吸氧，后期可靠性试验中容易出现分层。
采购氮气时要明确使用场景和纯度等级。IGBT焊接用5N氮气，露点低于零下六十摄氏度，氧含量低于3ppm。大宗供气如果用液氮汽化，要关注汽化器出口的纯度稳定性。钢瓶供气要做批次抽检，每瓶气的杂质指标附COA报告。焊接炉进气端建议装在线氧含量分析仪，设定报警阈值，氧含量超标自动切备用气路并暂停生产。
空洞率检测用X射线探伤。每批模块抽一定比例做X-Ray检查，空洞面积占比不超过焊点面积的规定比例。检测发现空洞率偏高时，先查氮气纯度和炉内氧含量记录，再回看温度曲线和助焊剂涂布量。空洞位置集中在焊点中心还是边缘，指向不同原因。中心空洞多跟气体释放有关，边缘空洞多跟润湿不良有关。

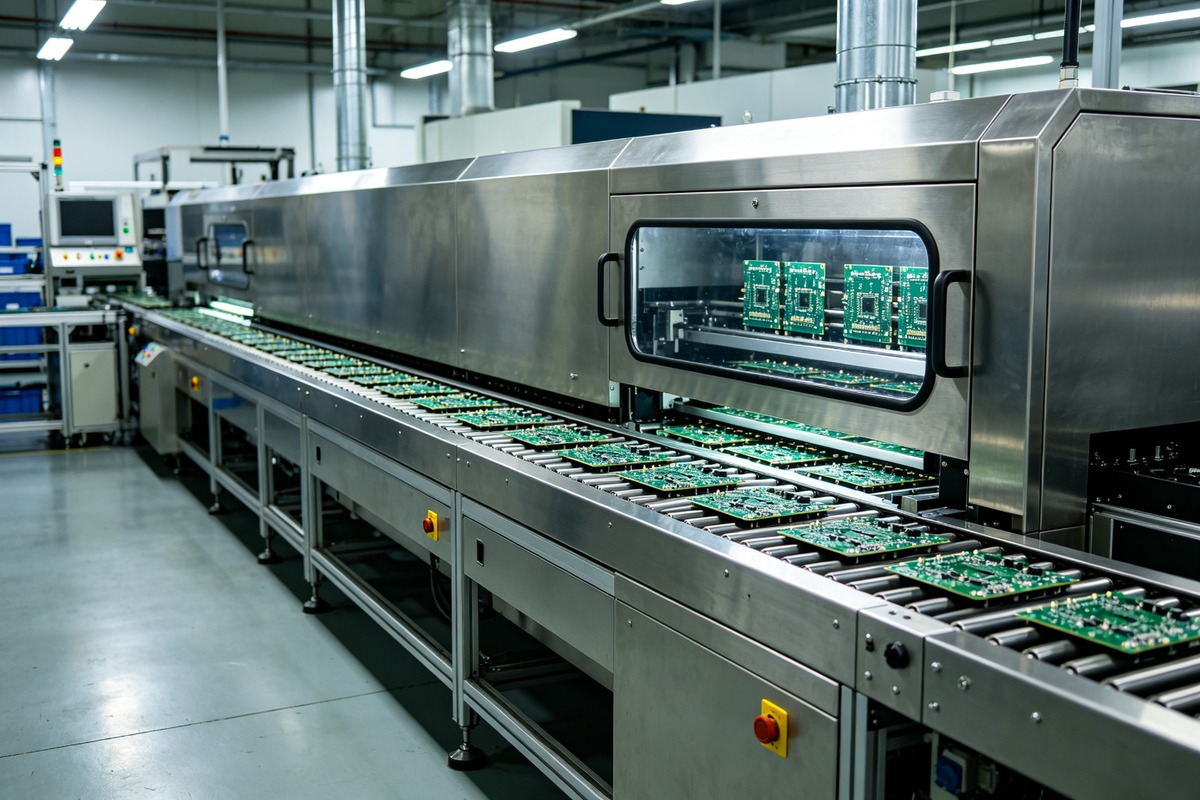

焊接炉的氮气流量和排气方式也影响保护效果。炉子进气端和出气端的设计要保证氮气从一端均匀流向另一端，形成稳定的正压保护。炉门开关时氮气消耗大，量产节拍快的炉子要加大流量补偿。排废气口装氧含量监测探头，实时显示炉膛内氧浓度。这些参数跟氮气纯度一起构成完整的焊接保护体系，缺一不可。
焊点返工要慎重。空洞率超标的模块如果重新加热补焊，焊料金属间化合物层变厚，可靠性反而下降。生产上尽量通过控制氮气纯度和温度曲线一次做合格，减少返工。返修率是产线管理的关键指标，跟供气质量直接挂钩。供气质量是焊接良率的根基。关键环节。
