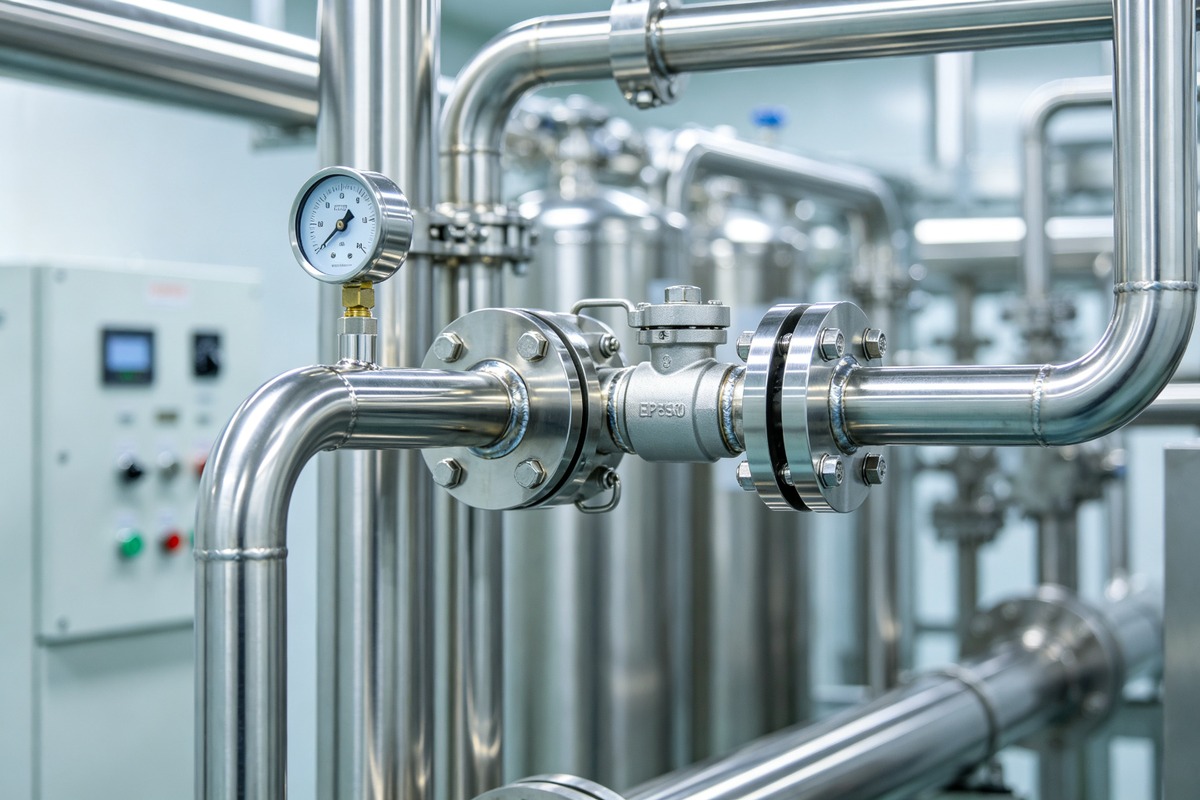

电子特气输送到晶圆厂制程设备，中间经过数百米管路。这一段管路的内壁状态，直接决定了气体到达使用点时的纯度。一根未经处理的普通不锈钢管，内壁粗糙且吸附水分，含游离铁和碳，腐蚀性气体流过时会发生反应，产生颗粒和金属杂质，最终在芯片上形成缺陷。钝化处理就是为了解决这个问题。
钝化的核心目的是在管路内壁形成一层致密的保护层，隔绝气体与不锈钢基体的直接接触。电子特气中许多品种具有腐蚀性或高反应活性，氯化氢、氯气及氨气等气体与铁、铬及镍等金属元素反应，生成金属氯化物和氧化物等颗粒。这些颗粒随气流进入制程腔室，落在晶圆表面，造成线路短路或断路。金属杂质还会改变半导体材料的电学性能，导致器件参数漂移。钝化层将反应路径切断，从源头控制污染。
电解抛光是目前电子特气管路的主流钝化方法。316L不锈钢管内壁经电化学抛光，表面粗糙度Ra可降至0.25微米以下，高端产品甚至达0.1微米。表面越光滑，颗粒越不容易附着，气体流动时的湍流和死角也越少。电解抛光还能去除表面游离铁和夹杂物，暴露均匀的铬富集层，天然具有更好的抗腐蚀性能。EP管内壁在显微镜下呈现镜面光泽，与普通钢管的灰暗粗糙形成鲜明对比。
化学钝化是另一种常用方法。将管路内壁用硝酸溶液处理，硝酸将不锈钢表面的铬氧化，形成一层致密的三氧化二铬保护膜，厚度仅几纳米但化学稳定性极好，能有效阻挡腐蚀性气体侵蚀。化学钝化通常与电解抛光配合，先EP降低粗糙度，再硝酸钝化形成氧化层，双重保护。
针对特殊气体，还有更专业的钝化工艺。硅烷钝化在管路内壁沉积一层二氧化硅涂层，化学惰性极强，几乎不与任何电子特气反应，适用于对纯度要求极高的制程。氟化钝化针对氟基气体，在表面形成氟化金属层。真空烘烤则在安装前将管路加热至高温并抽真空，去除内壁吸附的水分和挥发性气体，水分是许多电子特气反应的催化剂。
EP管和BA管的区别经常被问到。BA管是光亮退火管，在氢气保护气氛中进行光亮退火处理，表面粗糙度Ra一般在0.8微米以下，适用于一般工业气体和纯度要求不高的电子气体。EP管在BA管基础上增加电解抛光工序，Ra降至0.25微米以下，内壁更光滑且钝化层更均匀。电子特气的主管路和关键支管必须使用EP管，BA管只能用于辅助管路。
钝化后的验证有一套标准流程。颗粒计数用激光粒子计数器检测管路出口颗粒数量，按0.1微米和0.2微米粒径分级，单位体积内颗粒数须低于规范阈值。金属离子析出测试将超纯水通入管路，浸泡后检测铁、铬及镍等金属离子浓度。水分测试用露点仪检测出口气体含水量，氦检漏验证管路密封性，密封是钝化有效的前提。
钝化有效期与使用状态密切相关。管路安装完成后持续通入高纯气体，钝化层可长期保持稳定，有效期达数年。如果管路长期停用且未保持气体吹扫，内壁会重新吸附水分和空气，钝化层可能受损，重新启用前需重新钝化。现场焊接后的管路，焊缝区域必须重新钝化处理，焊接高温会破坏原有钝化层。
所有电子级特气都应使用钝化管，腐蚀性和高反应性气体更是必须。氯化氢、氯气及三氟化氮等气体对管路内壁侵蚀性强，未钝化的管路短时间内就会产生大量颗粒和金属杂质。即使惰性气体如氩气和氮气，如用于电子制程的保护气或载气，也建议使用EP管。钝化管的采购成本高于普通管，但与芯片缺陷造成的损失相比，这笔投入完全值得。
