同一片硅片，脱水烘焙完直接传到下一步，光刻胶涂上去附着力差，显影后线宽飘；换一种做法，烘焙完在高纯氮冷却腔里降到室温再出来，良率立刻稳一截。差别不在烘焙本身，而在从炉子到下一道工序这段路上，片子接触了什么气氛。5N高纯氮管的就是这段路。
脱水烘焙的作用是把晶圆表面吸附的物理水和部分结合水赶走。刚出炉的片子表面活性高，一旦暴露在普通空气里，水蒸气分子马上重新往羟基位上吸附，几分钟就回到烘焙前状态，这道白做了。所以烘焙后冷却和传输必须在低露点氮气环境里完成，把水汽压在低位，让表面保持干燥。

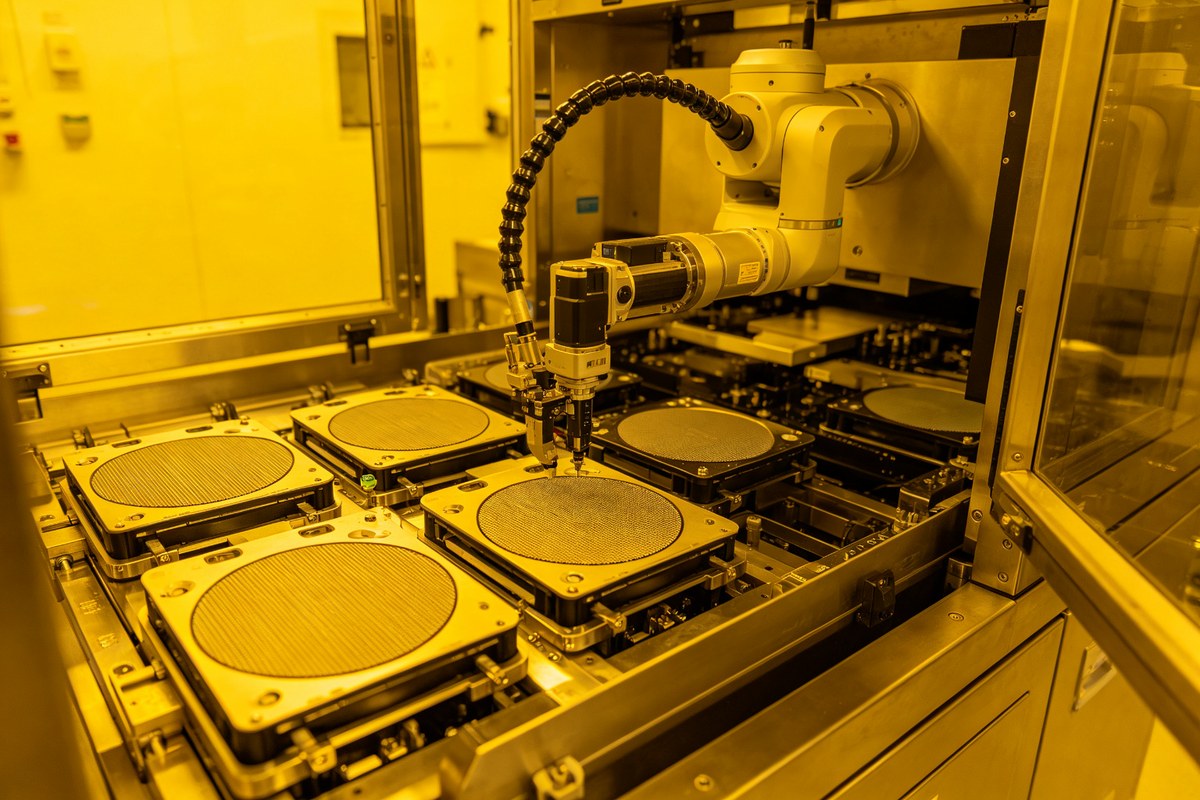

冷却腔和传输腔参数看露点，通常要求低于零下七十度，先进线到零下八十度。氮气流量按腔体体积换气，边吹边抽，换气三到五倍。MFC把流量稳住，腔体密封门开关时会带进微量空气，门关上后要吹扫到露点回稳再放行。FOUP花篮、预冷腔、主传输腔每段都要维持低露点，任何一段漏气，前面烘焙都白费。
这里最常见的误判是只盯主冷却腔露点。主腔露点达标了，片子还是出问题，往前查往往是FOUP花篮或者装载口泄漏。花篮长期在低露点外放，内壁吸了水，片子一进去就重新带湿。整段气路串起来布露点测点，哪个点掉了一查就知道，别只留主腔一个表。
氮气纯度5N起步，末端point-of-use纯化器把残水残氧再压一道。纯化器饱和是渐进的，数据不会突然崩，靠人工季度巡检容易漏。建议把露点数据接进厂务监控，设两级报警，接近限值就预约更换，别等工艺出问题才换滤芯。
采购上别把传输用氮和工艺用氮混着算。冷却吹扫氮气用量大，但纯度要求和工艺反应气同级，因为片子表面就在这股气里。普通制氮机加简单干燥，露点往往卡在零下四十多度，离零下七十度差一大截。要就走瓶装高纯氮加纯化，或者现场制氮配深冷干燥和催化纯化，预算按这个来。
怎么判断片子有没有在路上回潮，有个直接办法。烘焙冷却后取一片测接触角，表面干燥干净的硅片接触角在某一个稳定区间，一旦重新吸附水汽，接触角马上往下掉。工艺组每天拿这个指标抽查冷却通道，比单看露点表直观。接触角数据和光刻胶附着力是能对上的，附着力差的批次，倒查那天的冷却露点曲线，基本都有一段飘高。
先进制程往更小线宽走，烘焙温度和气氛窗口收得更紧。把冷却传输这段当独立工艺环节管，露点曲线和烘焙温度曲线一起记录，良率分析时才找得到关联。新建产线设计时，装载口、花篮存储、传输腔三段露点测点一次性布够，后期补点要停产改造。换纯化器后重新做露点基线，确认压到指标以下再放行生产。还有一种情况，冷却腔露点一切正常，片子还是回潮，这时候要查烘焙炉本身。炉温均匀性偏了，片子边缘没烘透，进到冷却腔表面照样带水，别把账全算在氮气头上，两台设备的记录要并排着看，别只盯一台设备的曲线，容易误判走弯路，耽误时间。
