先进封装做到BGA和FCBGA阶段，塑封体切筋成型后表面会留下一层薄薄的有机残留。这层残留肉眼看不见，但到引线键合工序就开始找麻烦。键合点剥离强度掉、底部填充料附着力不足，良率往下掉的时候，往回追常常追到塑封后清洗这一步。

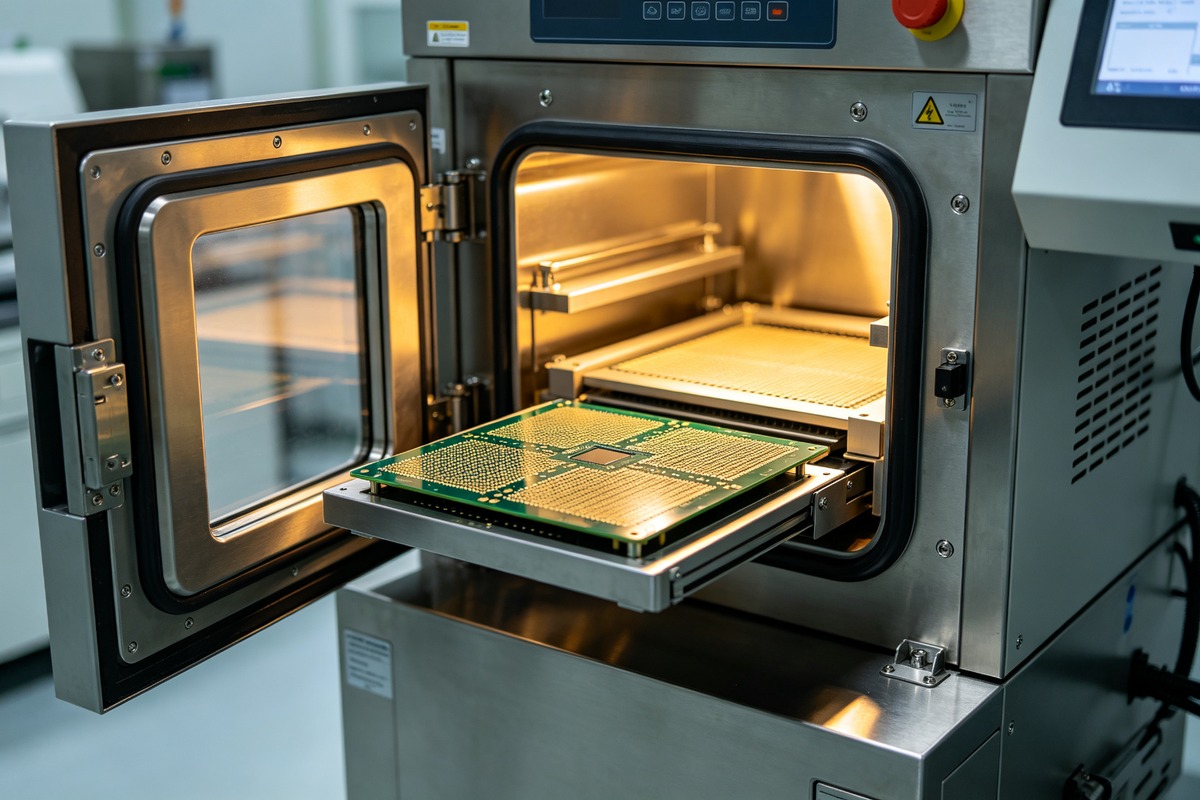

等离子清洗是解决这类问题的标准手段。塑封件送进真空腔体，通入氧气，在低压射频电场下产生活性氧物种。这些物种轰击塑封体表面，把有机残留分解成挥发性小分子抽走。清洗后表面能提高，引线键合的金球和塑封体之间形成可靠的金属间化合物。
清洗效果跟氧气纯度关系直接。5N高纯氧中水分含量超标时，氢氧自由基比例变化，清洗均匀性下降。腔体里不同位置的清洗强度不一致，边角位置残留清不干净。键合工序跑一段时间后，边角位置的键合点先出问题，这个特征在失效分析时很典型。
封装可靠性的指标很多，键合拉力试验是最直接的一项。清洗充分的塑封体，键合点拉力值集中在窄区间内。清洗不充分时，拉力值离散度变大，个别点直接不达标。底部填充胶的流动性和固化后附着力也受表面状态影响。填料浸润不良会产生空洞，高温高湿试验时空洞处最先分层。
清洗工艺参数需要跟封装形式匹配。大尺寸FCBGA基板面积大，等离子体在腔体内的分布天然不均匀。这时候要调腔体结构和气体流量，让活性物种到达基板各区域的通量一致。氧气流量过小清洗不够，过大则等离子体稳定性下降。量产工艺一般固定功率和压力，通过时间和流量做微调。
选型上建议关注几项硬指标。氧气纯度5N起步，水分低于1ppm，总碳氢低于0.5ppm。供气管路用316L不锈钢电解抛光管，接口处密封件要用全氟橡胶，普通丁腈橡胶在等离子环境下会放气。清洗后的工件停留时间也有限制，暴露在空气中超过四小时，表面重新吸附有机污染，清洗效果打折。工艺文件里要把清洗到键合的间隔时间写死。
工艺验证阶段要做充分。首件检查时用接触角测量仪测塑封体表面润湿性，清洗前后接触角下降幅度要在工艺规格内。批量生产后按SPC方案监控键合拉力数据，出现漂移趋势及时查清洗参数和气体纯度。大尺寸基板还要做截面切片分析，确认边缘位置清洗效果跟中心一致。
等离子清洗设备本身也有维护周期。电极板和腔壁会积累聚合物沉积，定期湿法清洗防止污染释放。真空泵油按运行时长更换，油蒸气反流到腔体里会造成二次污染。设备维护后先空跑几个循环，确认本底值回到正常范围，再上量产产品。氧气进气端装过滤器，防止管路里的微粒进入腔体打在塑封体表面。
设备选型上，批量生产线选腔体大、自动化程度高的连续式等离子清洗机，换型灵活。研发打样用小型腔体即可，成本低但均匀性要单独验证。不管哪种设备，氧气纯度和供气稳定性都是工艺前提，设备再好，气体不达标也洗不干净。气源稳定性是长期运行的基础保障。
