光刻胶从冷柜拿到涂布间，瓶身表面会凝一层水雾。这层水雾如果滴进胶瓶，整瓶胶就废了。做法是开瓶前把胶瓶放进回温箱，箱内通露点负四十摄氏度以下的干燥氮气，让胶瓶在干燥气氛里缓慢回到室温，水珠根本没有机会凝结。这一步看着像土办法，实则是产线标准动作。
光刻胶里的光酸产生物和树脂对水分敏感，吸收几个ppm的水就会改变灵敏度。负胶在高湿环境下还会出现表面颗粒，显影后线宽漂移。涂布机的喷嘴和供液管路因此常年通干燥氮气保压，哪怕停机不涂，氮气也维持微正压，阻止环境空气倒灌。这个氮气的露点要求在负四十摄氏度以下，对用量大的Fab通常配现场制氮加吸附干燥机。

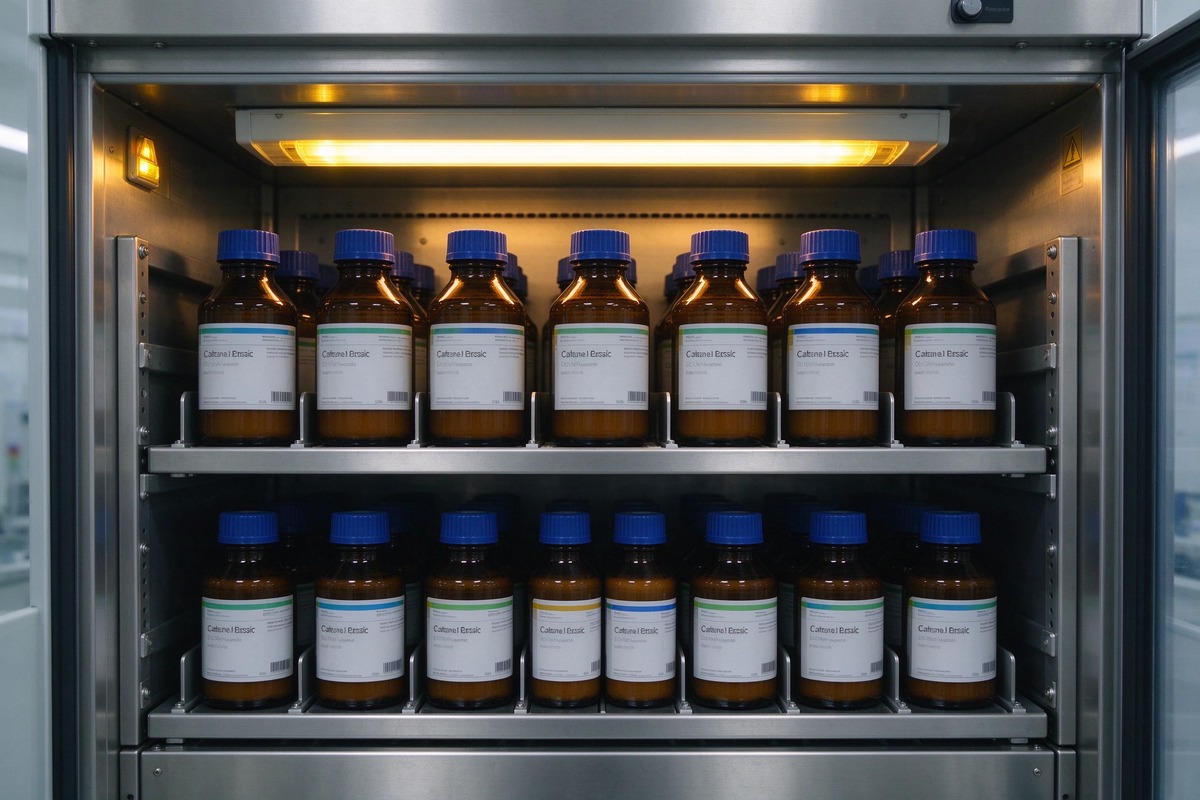

冷藏间本身也要做干燥处理。胶瓶储存温度五摄氏度左右，间内如果湿度大，开门取放时冷热交替会在货架上凝露。有些Fab在冷藏间里加一台小型除湿机，再循环通入露点负四十的氮气，把间内相对湿度压到百分之二十以下。这样胶瓶从库里拿到涂布间，瓶身始终干爽，回温时间也从原来的两小时缩短到四十分钟。
涂布机杯体是另一个需要氮气保护的位置。胶液从喷嘴滴到旋转的晶圆上，杯体内如果水汽高，胶膜边缘会回缩不均。杯体排气口接一路氮气吹扫，流量每分钟二十到三十升，把杯内湿度压到露点负二十摄氏度以下。这路氮气不需要5N高纯，但露点必须稳定，波动超过五摄氏度就会在膜厚均匀性上反映出来。
曝光后烘烤腔体也要通干燥氮。PEB是光刻里决定线宽的关键步骤，腔体内湿度高，光酸扩散路径会变长，线宽偏差增大。PEB板周围通露点负四十的氮气，流量每分钟十到十五升，把腔体循环风里的水分带走。有些机型把PEB做成交钥匙腔体，氮气直接送入加热板边缘，避免外部空气渗入。这路氮气和涂布杯体用同一台干燥机出口，管路分开调压。
管路选材上，氮气从干燥机出口到涂布机，中间不能经过普通橡胶管。橡胶透气，时间长了水汽会渗进干燥氮气管路。全程用电解抛光不锈钢管或者特殊尼龙管，接头处用金属密封。末端加一个小型在线露点仪，数据接进涂布机控制系统，露点超标时涂布机自动暂停，避免带病出片。
选型和维护上，露点负四十的高纯氮气有两种供应方式。现场制氮加吸干机适合用氮量大的Fab，吸干机两塔切换再生，露点稳定。钢瓶供气适合小试线或研发线，注意瓶阀出口要加一级精密过滤器，拦截管路颗粒。吸干机分子筛两到三年更换一次，更换后要复测露点。日常巡检每天看一次露点仪读数，发现漂移提前安排保养，不要等涂布出问题再查氮气。
电子束胶和极紫外胶对水分更敏感。这类化学放大胶的化学结构里有保护基团，吸水后保护基团提前脱除，曝光后线宽直接偏细。先进产线把电子束涂胶机整个放进微环境腔体，腔体用露点负六十的氮气持续吹扫，比普通光刻再严一个等级。这路氮气从主干燥机单独接一路二级纯化器，把残氧也压到1ppm以下，和普通涂布氮气区分开管理。
