IGBT模块在功率循环测试里早期失效，拆开分析经常能在键合点和灌封层之间找到线索。铝线或铜线从芯片焊盘拉到铜端子，键合瞬间温度和应力都很大，如果周围气氛里混进了氧气和水分，键合界面就会生成脆性氧化层，拉扯几百次就脱开。灌封用的硅凝胶或环氧树脂吸潮后还会和芯片表面分层，模块用不了多久散热就出问题。这两个工序的气氛保护，靠的就是一瓶5N高纯氮气。

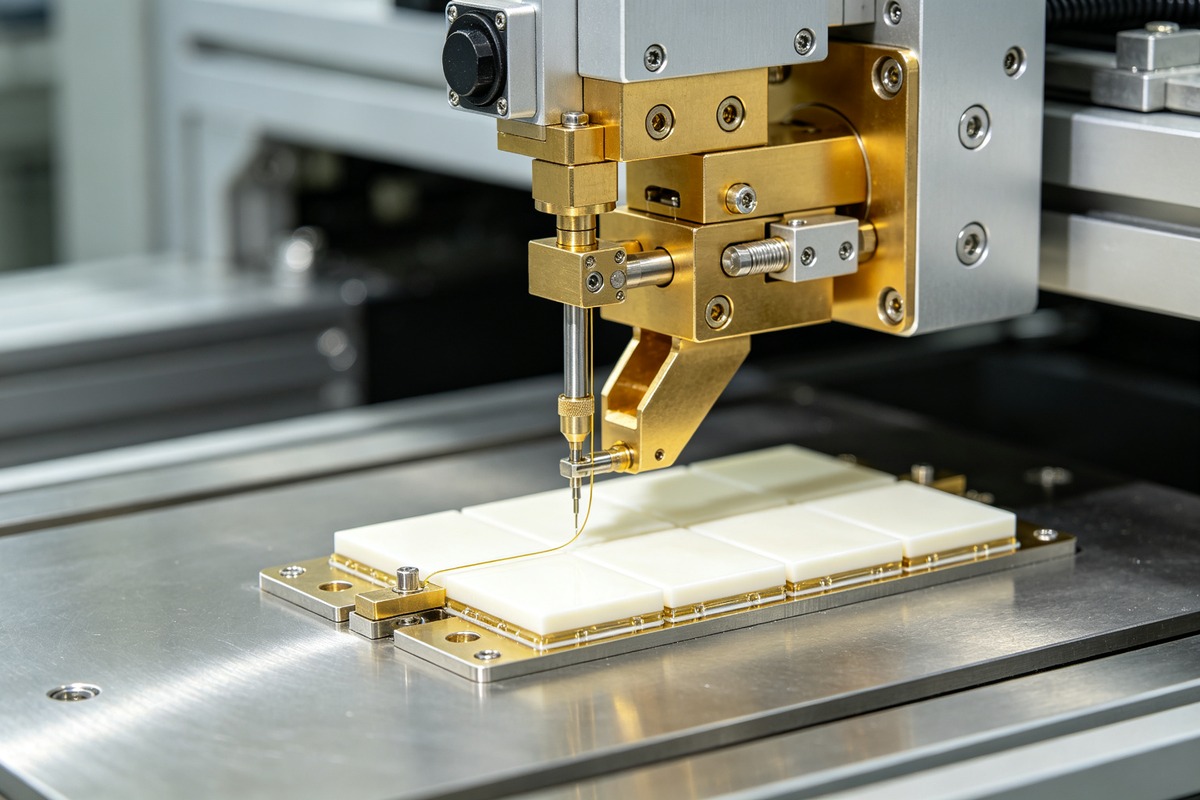

键合工序通常在局部充氮的工作台或烘箱里进行。铝线键合温度高，铝表面一旦氧化，超声键合的能量传不进界面，键合点强度直接掉一截。铜线键合对气氛更敏感，铜的氧化速率比铝快得多，工业界曾经因为铜线键合氧化问题丢掉过不少良率，后来靠充氮保护和快速键合节奏才把工艺稳住。键合工具的温度参数和氮气流量要做联合调试，流量过大带走键合点热量，过小起不到保护作用，最佳区间要靠实际拉力测试来锁定。键合区氮气纯度要维持在5N，氧和水分都要压到极低水平，氮气流量持续吹扫把工作台里的空气排干净，露点保持在零下四十度以下。
灌封保护是另一个容易被忽视的环节。硅凝胶和环氧树脂在真空脱泡之后注进模块壳体，这时候如果壳体内还残留空气，凝胶固化过程中会裹进微小气泡，长期工作在高温下气泡膨胀，沿着芯片和凝胶的界面撕开一条缝隙。正规做法是灌封前用氮气反复置换腔体，把氧含量和水分都降下来，再在充氮保护下完成注胶和固化。氮气置换不彻底，模块早期失效里很大一部分都能追到这一步。
5N氮气里的杂质指标直接对应两个失效模式。氧气超标，键合界面氧化加剧，键合拉力测试数据往下掉。水分超标，灌封胶吸湿固化后内应力变大，温度循环后分层概率上升。采购技术协议里不能只写纯度99.999%，还要把氧含量、露点和碳氢化合物含量逐项写死，附上每批次的检测报告。钢瓶气在不同批次之间的实际杂质水平会有波动，连续几批模块失效数据出现异常时，先查最近一批氮气的COA再谈别的。
使用上的实操经验也值得记下来。键合工作台的氮气吹扫口位置要对准键合工具头周围，死角里的空气吹不到等于没吹。灌封腔体的氮气置换要用抽真空加充氮的循环方式，单次吹扫很难把缝隙里的空气赶干净。氮气减压阀和管路要专门用于高纯氮，不能和普通压缩空气混用，普通气源带进来的油污和颗粒会污染整个保护气氛。烘箱和工作台的氮气露点要在线记录，露点一旦飘出窗口，当班批次就暂停键合，等气体恢复合格再续产。车间里氮气总管的纯化器要定期再生，纯化器一旦失效，后面所有用气点的纯度同时往下掉。
IGBT模块往车规和轨交方向走，可靠性要求一年比一年高，封装气氛的控制也跟着越来越严。从单管到六单元再到半桥模块，体积越大，灌封和键合暴露在气氛里的面积越大，杂质造成的累积效应越明显。把氮气保护从工艺细节升级成一条受控的工艺参数来管理，模块的长期可靠性才能真正上一个台阶，这也是国内功率封装厂这几年普遍在补的课。
