施工方报价单上同时出现了VMB和VMP两个词，业主方没太在意，等到管道装完才发现两层概念混在一起了。特气系统里VMB阀门箱和VMP阀盘是两种不同的气路分配装置，功能位置和安装方式都不一样，搞混了会影响整个系统的操作和维护。
VMP是Valve Manifold Panel的缩写，中文叫阀盘，通常装在特气柜内部或气瓶柜旁边。它的作用是把钢瓶来的气体经过一次减压和切换，分配到若干条主管路上去。VMP靠近气源，处理的是高压气体，上面通常集成高压减压阀、压力表、切换阀和吹扫接口。换瓶操作在VMP这一层完成，操作工面对的是高压侧，安全要求高，所以VMP一般带柜门和联锁。

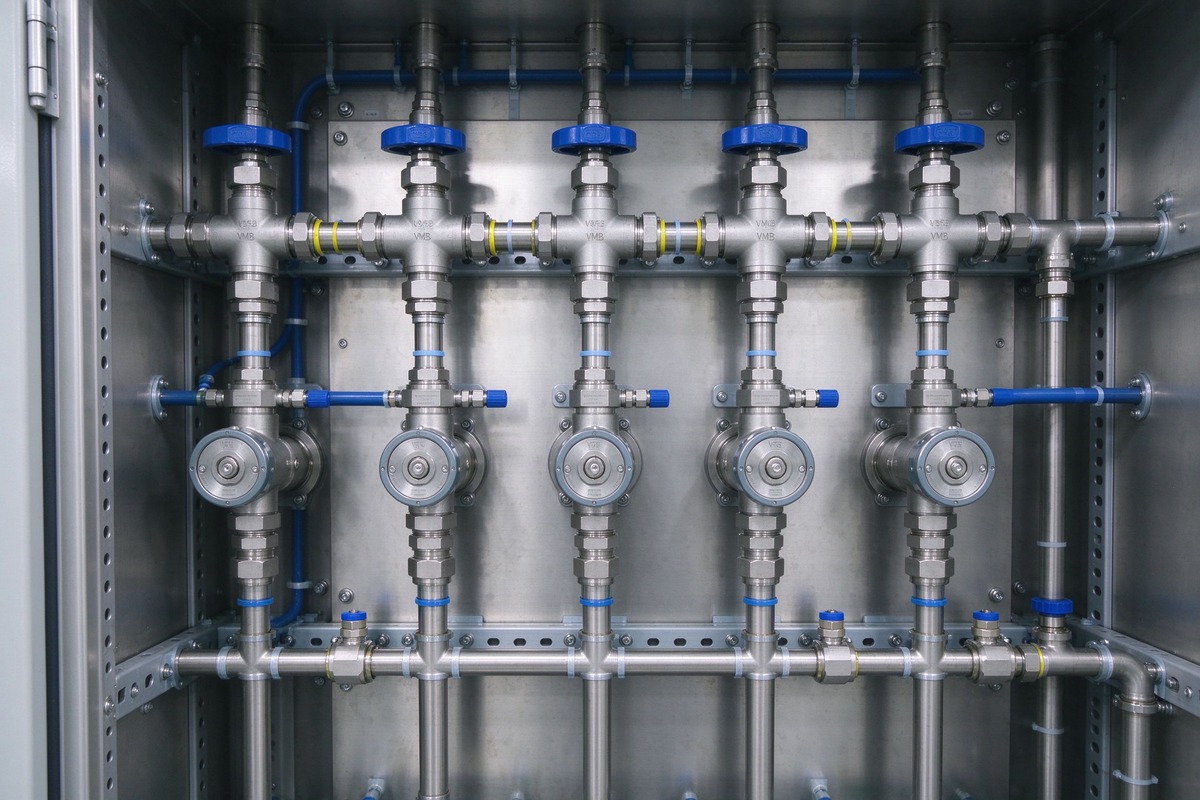

VMB是Valve Manifold Box的缩写，中文叫阀门箱，装在用气楼层或设备附近。它接收从VMP送过来的中压气体，再分配到具体的用气设备，比如某台刻蚀机或某台沉积设备。VMB处理的是已经减压过的中低压气体，上面主要是低压隔离阀、压力表和流量计，有些还带双路切换。VMB的作用是让操作工在设备旁边就能切断和吹扫这台设备的支管，不用跑到气柜那边去操作。
两者最核心的区别是位置和压力等级。VMP在气源端，面对高压，集成减压和切换，属于系统的心脏。VMB在用户端，面对中低压，只做隔离和分配，属于系统的末梢。一个完整的特气分配系统，通常是钢瓶到VMP，VMP出来走主管到楼层VMB，VMB再出支管到设备。层级分明，减压在VMP完成，末端隔离在VMB完成，各管一段。
扩展柜里还常听到VMR这个说法，它指多瓶钢瓶切换架，本质上是VMP的前置部分，负责自动切换备用瓶。设计时不要把VMR、VMP、VMB三层搅在一起画在一张图上，最好分层出图，每层管路上标注压力等级和介质。现场施工按图对号入座，管道焊接和检漏也分层进行，避免高压段和低压段混接。
设计阶段容易犯的错误是把VMB当VMP用，在VMB上硬接高压钢瓶。VMB的阀体和接头按中低压设计，承受不了钢瓶满压，装上去就是安全隐患。反过来把VMP当VMB用，把高压阀盘装到设备旁边，操作工每次换瓶都要跑到产线边上，既不方便也不安全。选型时先看这层阀要处理什么压力，再决定用哪种面板。
维护角度两者也不同。VMP靠近气源，换瓶频繁，密封圈和膜片损耗快，检修周期短。VMB只做开关动作，阀门使用频率低，维护周期长，但数量多，分布在各个楼层。管道图纸上要把VMP和VMB分别编号，巡检清单分开列。采购预算时也要分开估算，VMP因为带减压和高压件，单价远高于VMB。搞清楚这两层装置的分工，气路系统的设计和施工才不会乱套。
VMB箱体通常安装在走廊或技术夹层里，带观察窗，上面的压力表和流量计一目了然。日常巡检只看VMB读数就能判断这路气体正不正常，不用进产线。VMP则在气柜内部，气柜本身有排风、火灾探测和联锁，换瓶时人员必须在柜外操作。两层装置的安全等级不同，操作规范也分开写，培训时不能混为一谈。项目验收时，业主方也应按这两层分别签字确认，避免后期运维扯皮。图纸会审时把这两层单独拎出来过一遍，能省去很多现场返工和后期扯皮麻烦。
